Solute Glue Golfkartonnen maplijmmachine 420 mm-1900 mm mapplakmachine

HOGE SNELHEID AUTOMATISCHE MAP GLUER

JH-1900F-PCW

JH-1900 Automatische kartonnen maplijmer

1. Productbeschrijving

JHF-1900F-PCW is een multifunctioneel model, voornamelijk geschikt voor middelgrote verpakkingen, 300g -800g karton, 1mm-10mm golfkartonnen verpakkingen, dubbel vouwen en haakbodem;deze machine kan ook dubbel gelamineerd en E, CBA vijflaags vlakdrukstansen of het op water gebaseerde bedrukte roterende stansmachine gegroefd gegolfd tweevoudig, haakbodemmodel produceren, de hele machine heeft meer diverse veranderingen, eenvoudig foutopsporing, eenvoudige en handige bediening.Deze machine is uitgerust met een unieke kartonnen correctie locator, continue stapelbox snapping device.Het keurt aanraakterminal en PLC-besturingssysteem goed (optioneel online diagnosesysteem op afstand).Uitgerust met een besturingssysteem op afstand, neemt de transmissiestructuur gegroepeerde onafhankelijke motortransmissie aan, stabiele werking, geen geluid en de bovenste riemdruk wordt pneumatisch aangepast.Het is stabiel en efficiënt en voldoet volledig aan de behoeften van gehumaniseerde bediening.Deze machine is geproduceerd in overeenstemming met de Europese CE-normen.Dezemachine is voorzien van het 4/6-punts systeem.

2. Technische parameters:

A. Specificatie van JHF-1900F-PCW:

1) Toepasselijke papierkwaliteit: wit karton (300-800 g/m²), belegd en gelamineerd E, C/B/A.vijflaags gegolfd

2. Papierinvoermethode: met zuigband correct en automatisch en continu
3. Mechanische snelheid plakken (MAX): 250 m/min
4. Breedte doos: 420 mm - 1900 mm
5. Mechanische afmetingen (lengte×breedte×hoogte/MM): 23000×2740×2000/MM
6. Lijm: opgelost
7. Totaal gewicht (ongeveer): 18.5T
8. Benodigd vermogen: ongeveer 48KW

B. Componenten:

Het is verdeeld in zes modules: een invoergedeelte, een zijuitlijningsgedeelte, een anti-haakgedeelte, een vouwvormmodule, een pers- en telmodule, een transportbandgedeelte.

• Voedersectie:

Het bestaat uit 7 stuks 60 mm brede invoerbanden voor zuigpapier;10 mm metalen plaat wordt horizontaal aangepast om de breedte in te stellen, en het reliëfgeleidewiel geleidt de papieruitvoerband;er zijn schotten aan de linker- en rechterkant, die naar links en rechts kunnen worden verplaatst volgens de productstijl;de papierinvoerafdeling is uitgerust met drie papieruitvoermessen.Het papiermes past de asymmetrische lengte aan volgens het werkelijke monster;het afzuigapparaat werkt samen met de motor om papier snel, gemakkelijk en continu automatisch in te voeren.Het papierinvoergedeelte kan papier op een hoogte van 400 mm stapelen en de bovenste invoerdruk is pneumatisch om een ​​soepele golfpapierinvoer te garanderen.De operator kan de papierinvoerschakelaar in elk werkgebied bedienen.

• Zijuitlijningssectie:

De structuur met drie platen maakt gebruik van het principe van een duwmaat en zijmaat, die het scheve karton kunnen corrigeren om een ​​soepele en soepele invoer te garanderen.

• Anti-haak

Structuur met drie platen, de bovenste riem is het hoofdaandrijvingstype, om een ​​soepel papiertransport te garanderen.De onderste band is 50 mm, de bovenste band is 30 mm en de bovenste drukband beweegt pneumatisch op en neer om zich aan te passen aan verschillende kartondiktes.Uitgerust met een anit-hook-systeem, samengewerkt met een 4/6-puntssysteem om ervoor te zorgen dat de doos goed wordt gevormd.

• Anti-haak:

Structuur met drie platen, de bovenste riem is het belangrijkste aandrijftype van 30 mm breed en de onderste riem is 50 mm breed om een ​​soepel papiertransport te garanderen.

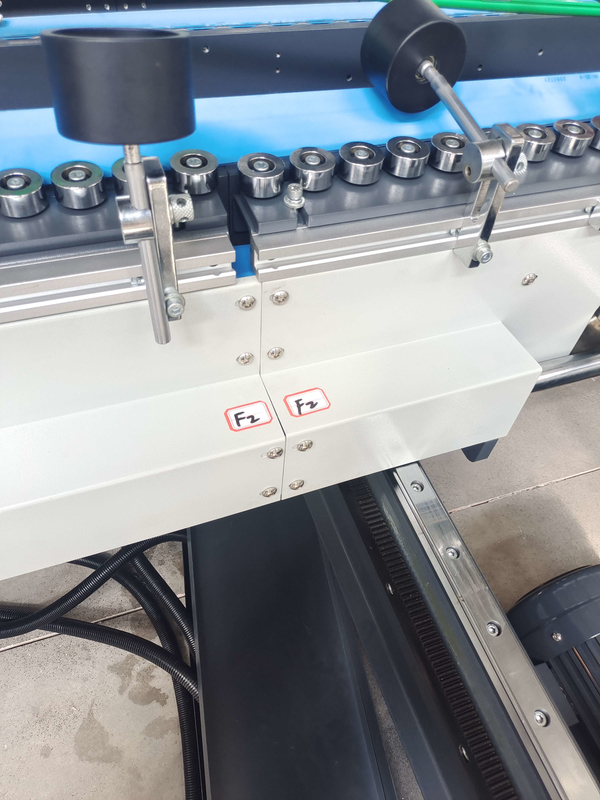

• Vouwvormmodule

De structuur met drie platen, de bovenste riem is het type hoofdaandrijving, om een ​​soepel papiertransport te garanderen.Het is samengesteld uit een onderband van 50 mm en een krukken van 60 mm breed;de linker- en rechterkant zijn voltooid met de tweede vouwlijn 180 graden en de vierde vouwlijn 180 graden is volledig gecombineerd;linker en rechter geleidingswielen passen zich aan volgens verschillende posities om soepeler bij de vouwdoos te passen;het onderste lager ondersteunt en geleidt de riem om correct te lopen.De vouwband wordt onafhankelijk aangedreven en de snelheid van de vouwband kan onafhankelijk worden aangepast, zodat het product geen verkeerde uitlijning van de lijm heeft.

• Pers- en telmodule:

De bovenste en onderste transmissie kunnen de lengte aanpassen;en het is uitgerust met een uitlijnapparaat om de fouten te corrigeren die worden gegenereerd tijdens het vouwproces van de doos, en de vouwlijn aan beide zijden van de doos kan worden afgevlakt en gecorrigeerd wanneer de vijflaagse doos wordt geproduceerd door het afvlakapparaat.Bij het produceren van bodempastadozen is deze uitgerust met een pneumatische frontblokkering.De continue automatische dozenaccumulatiemethode zorgt ervoor dat de doos netjes de transportafdeling binnenkomt;het keurt een elektrisch tegen automatisch apparaat goed;het is uitgerust met een luchtdruksysteem en een druktransportsysteem.Het aandrukwiel kan worden aangepast aan de verschillende soorten dozen en papierkwaliteit om het persen van de dozen perfecter te maken.

• Transportband sectie:

Door onafhankelijke bovenste en onderste hoofdtransmissiestructuur aan te nemen, kan de bovenste persband naar voren en naar achteren bewegen volgens de lengte van de productiedoos, de invoertoevoerband is zacht en matig en zal het eindproduct niet verpletteren;uitgebalanceerd persen, netjes transporteren, zorgen voor een perfecte kwaliteit;de snelheid van het transporterende deel is afgestemd op de loopsnelheid van de hoofdmachine.De elektrische apparaten worden automatisch aangepast en ook handmatige bediening en snelheid kunnen worden geselecteerd;er zijn twee sets voorpersen en papierpersfunctie-apparaten.De foutopsporing en bediening is eenvoudig en gemakkelijk aan te passen.

3. Belangrijkste onderdelenlijst

4. Lijst van reserve-onderdelen
