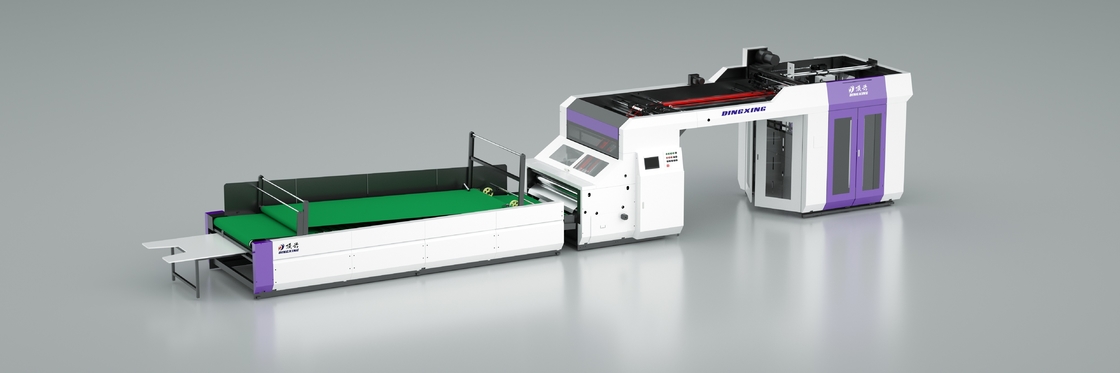

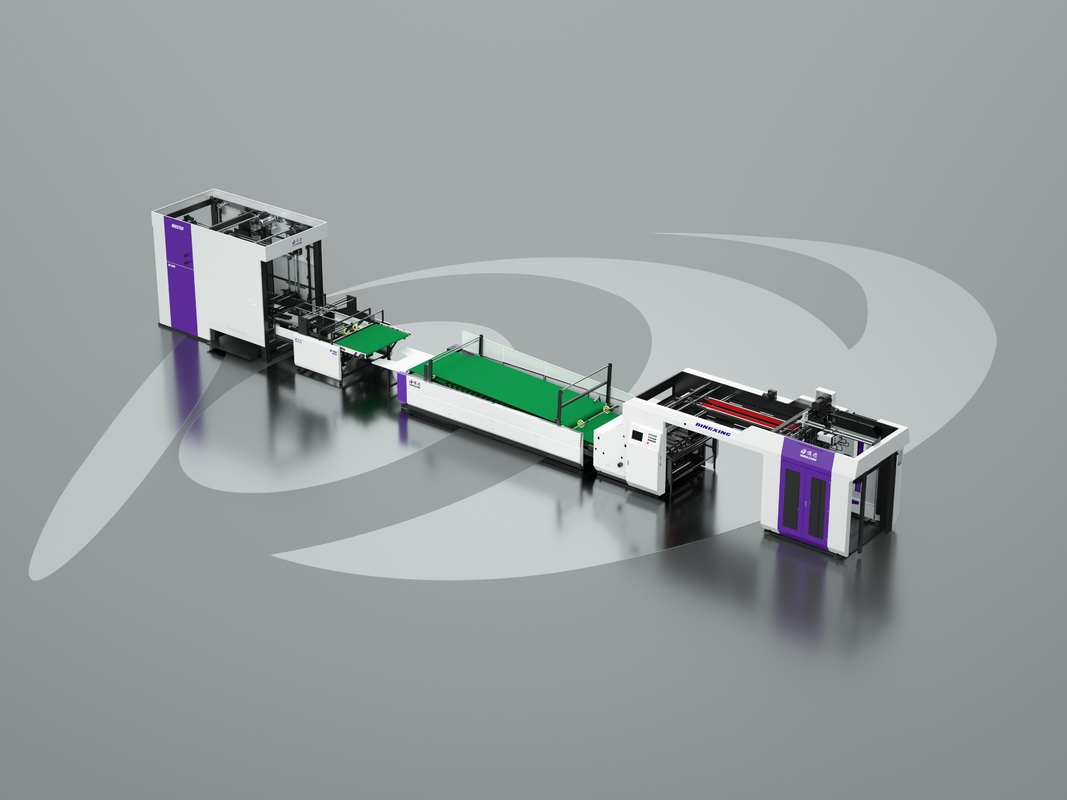

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min

Place of Origin:

CHINA

Merknaam:

DINGXING

Certificering:

CE

Model Number:

DX-1650

Neem contact met ons op
Vraag een offerte
Productdetails
Grootte:
1650*1650
Versnelling:
22000 stuks per uur
Nauwkeurigheid:
± 1 mm
Betaling en verzendvoorwaarden
Minimum Order Quantity
1
Delivery Time
3 weeks
Payment Terms
T/T
Levering vermogen
25 dagen
Productbeschrijving





Technische gegevens:



Model DX-1650
Max. velgrootte (W*L) 1650*1650 mm
Min. Velgrootte (W*L) 450*450 mm
Dikte Bovenblad 120 tot 600 gm
Onderblad 0.5-10 mm

Laminatie nauwkeurigheid



±1 mm (afhankelijk van de precisie van het snijden van papier)
Max. Mechanische snelheid 180 m/min (afhankelijk van de kwaliteit en de specificaties van het bord)
Kracht 28 kW
Afmeting L*W*H 15040 x 2762 x 2630 mm
Totaal gewicht 8500 kg









**Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd



  1. Als de papierkwaliteit en het snijwerk goed en nauwkeurig genoeg zijn, en bij een snelheid van 9000 vellen per uur, kan de lamina­tor ook een tolerantie van 1,0 mm of minder bereiken.
  2. De geknevelde kleefrol van roestvrij staal kan het lijmverbruik waarborgen, dat normaal gesproken varieert van 25-30 gm, afhankelijk van de vaardigheden van de gebruiker en de soorten gegolfd papier.







Servo-besturing schachtloze achtervoeder
  • Met servocontrole, geen extra aanpassing voor verschillende velgroottes, papiergewicht varieert van 120 gsm tot 600 gsm, eenvoudig te bedienen.
  • Unieke overlappende papiervoeding en -levering zorgt ervoor dat papier met een lage GSM-waarde soepel draait;



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 0

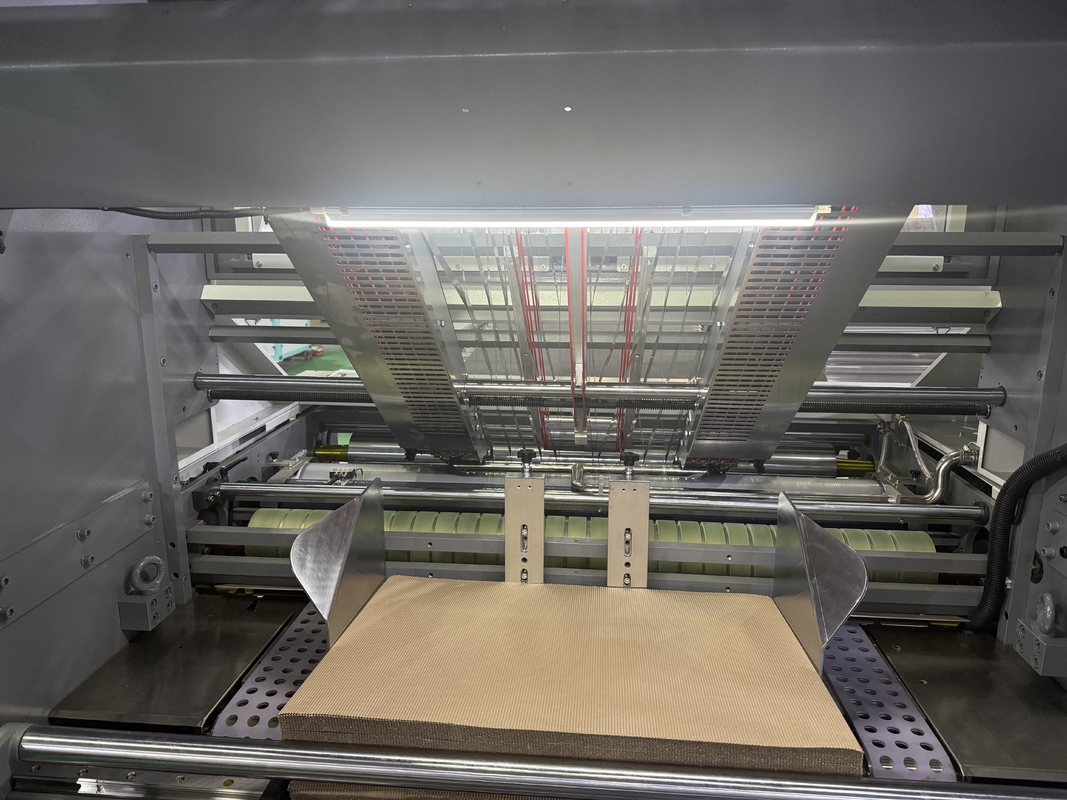

Onderste voedingsgedeelte
  • Deze is uitgerust met twee servomotoren, waarvan de ene voor nauwkeurige tijdsberekening van het papier, de andere voor het regelen van intermitterende luchtzuiging voor een betere grootte van het papier.
  • De grote luchtblazer en de afzonderlijke gordelhouders zorgen voor een soepele voeding van 2-, 3-, 4-, 5-, en karton, zonder trillingen van de gordelhouder.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 1



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 2



Servomotormontage voor nauwkeurige en versterkte zuigkracht



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 3

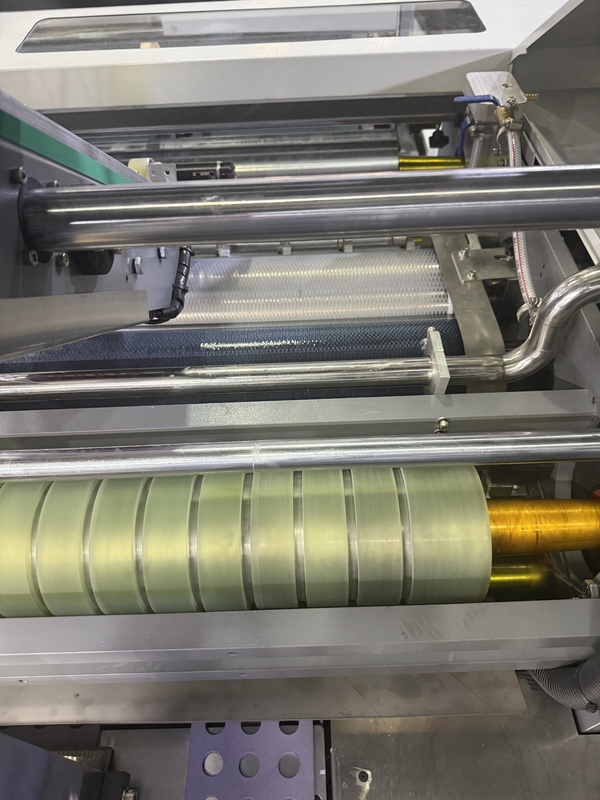

Kleefgedeelte
  • Met een zeer nauwkeurig coating mechanisme van roestvrij staal wordt een gelijkmatige lijm toegepast.
  • Speciaal mechanisme zorgt ervoor dat het papier van de lijmrol wordt verwijderd, gemakkelijk te reinigen, te demonteren en aan te passen
  • Drie sensoren om het volume van de lijm automatisch te regelen.
  • Bij hoge snelheid zorgt de zijdelingse lijmstop ervoor dat er geen overstroming ontstaat en dat de lijm bij hoge snelheid opnieuw circuleert.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 4

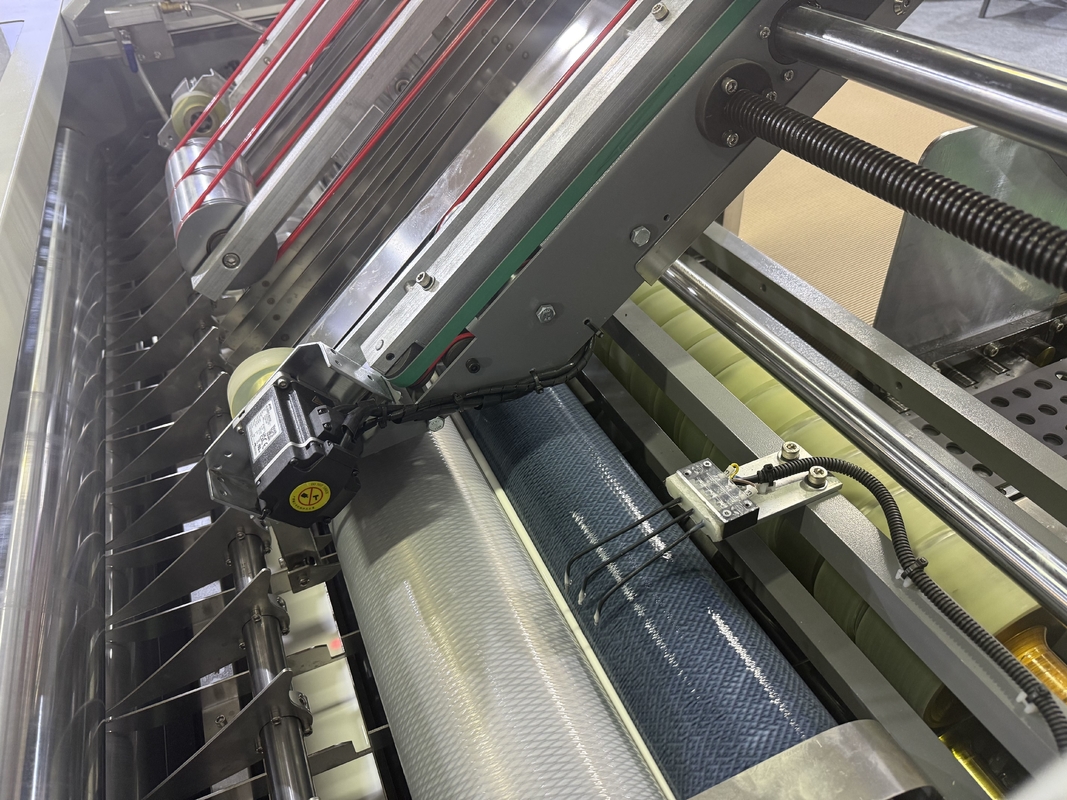

Registersectie
  • Multi-sensoren om de voedingspositie van de onderste platen te controleren, de bovenste twee servomotoren regelen de bovenste platen synchroon om tijdens het lamineeren een nauwkeurig register te maken.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 5



Vervoerstelsel

Multi Power transmissie gelijkmatig verdeeld door tandwielen en riemen combinatie, onderhoudsvrij, laag geluid, hoog rendement

  • De belangrijkste tandwielen voor lijmrollers zijn van Taiwanese producenten.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 6

Vervoermachines voor het drukken
  • De gelamineerde vellen worden standaard door een persconveyor verzameld voor een perfecte binding.
  • De snelheid van de vervoerband kan door één motor worden aangepast aan de snelheid van de machine.



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 7

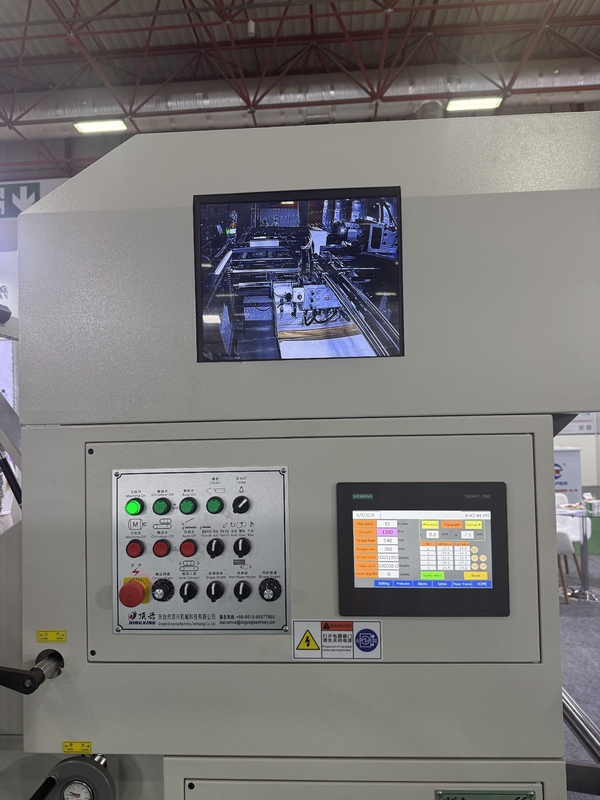

Aanraakscherm(verplaatsbaar bedieningspaneel is optioneel)

  • Mens-machine-interface met PLC-touchscreenbesturing, waarschuwingslicht, automatische controle van de productiecondities, onregelmatigheden en het werkregister.



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 8

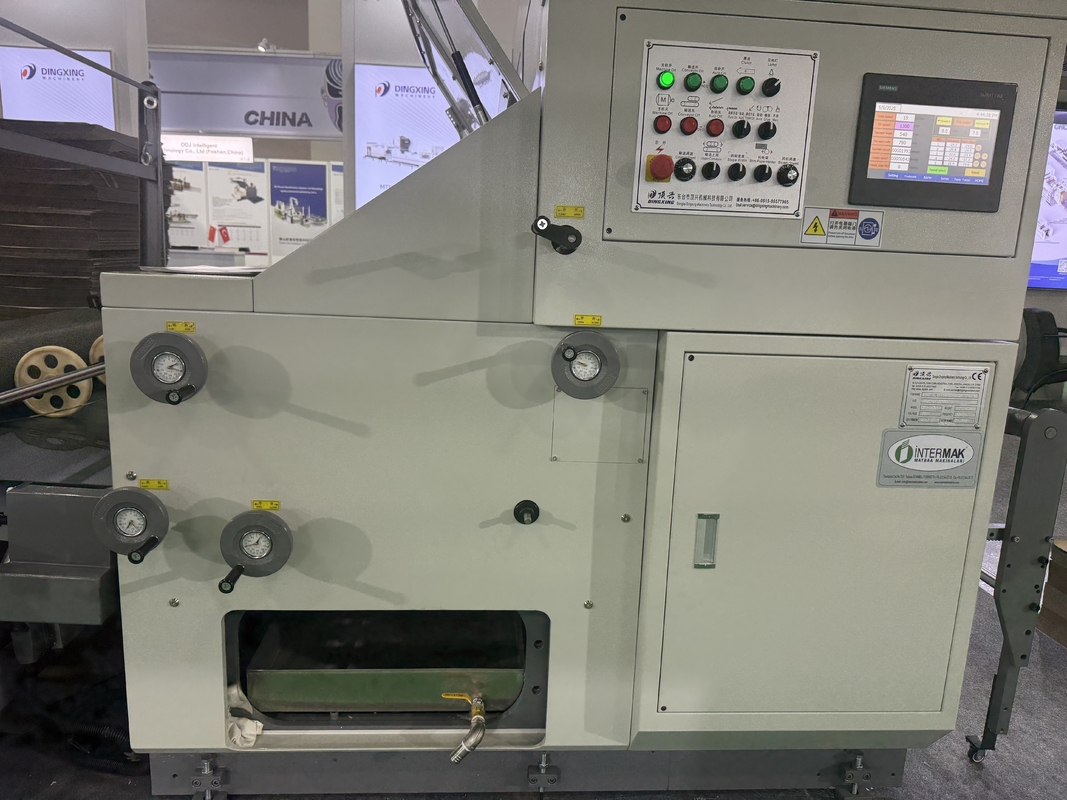

Controlepaneel







Technische gegevens:



Model DX-1650
Max. velgrootte (W*L) 1650*1650 mm
Min. Velgrootte (W*L) 450*450 mm
Dikte Bovenblad 120 tot 600 gm
Onderblad 0.5-10 mm

Laminatie nauwkeurigheid



±1 mm (afhankelijk van de precisie van het snijden van papier)
Max. Mechanische snelheid 180 m/min (afhankelijk van de kwaliteit en de specificaties van het bord)
Kracht 28 kW
Afmeting L*W*H 15040 x 2762 x 2630 mm
Totaal gewicht 8500 kg









**Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd



  1. Als de papierkwaliteit en het snijwerk goed en nauwkeurig genoeg zijn, en bij een snelheid van 9000 vellen per uur, kan de lamina­tor ook een tolerantie van 1,0 mm of minder bereiken.
  2. De geknevelde kleefrol van roestvrij staal kan het lijmverbruik waarborgen, dat normaal gesproken varieert van 25-30 gm, afhankelijk van de vaardigheden van de gebruiker en de soorten gegolfd papier.







Servo-besturing schachtloze achtervoeder
  • Met servocontrole, geen extra aanpassing voor verschillende velgroottes, papiergewicht varieert van 120 gsm tot 600 gsm, eenvoudig te bedienen.
  • Unieke overlappende papiervoeding en -levering zorgt ervoor dat papier met een lage GSM-waarde soepel draait;



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 0





Onderste voedingsgedeelte
  • Deze is uitgerust met twee servomotoren, waarvan de ene voor nauwkeurige tijdsberekening van het papier, de andere voor het regelen van intermitterende luchtzuiging voor een betere grootte van het papier.
  • De grote luchtblazer en de afzonderlijke gordelhouders zorgen voor een soepele voeding van 2-, 3-, 4-, 5-, en karton, zonder trillingen van de gordelhouder.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 1



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 2



Servomotormontage voor nauwkeurige en versterkte zuigkracht



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 3



Kleefgedeelte
  • Met een zeer nauwkeurig coating mechanisme van roestvrij staal wordt een gelijkmatige lijm toegepast.
  • Speciaal mechanisme zorgt ervoor dat het papier van de lijmrol wordt verwijderd, gemakkelijk te reinigen, te demonteren en aan te passen
  • Drie sensoren om het volume van de lijm automatisch te regelen.
  • Bij hoge snelheid zorgt de zijdelingse lijmstop ervoor dat er geen overstroming ontstaat en dat de lijm bij hoge snelheid opnieuw circuleert.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 4



Registersectie
  • Multi-sensoren om de voedingspositie van de onderste platen te controleren, de bovenste twee servomotoren regelen de bovenste platen synchroon om tijdens het lamineeren een nauwkeurig register te maken.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 5



Vervoerstelsel

Multi Power transmissie gelijkmatig verdeeld door tandwielen en riemen combinatie, onderhoudsvrij, laag geluid, hoog rendement

  • De belangrijkste tandwielen voor lijmrollers zijn van Taiwanese producenten.

Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 6

Vervoermachines voor het drukken
  • De gelamineerde vellen worden standaard door een persconveyor verzameld voor een perfecte binding.
  • De snelheid van de vervoerband kan door één motor worden aangepast aan de snelheid van de machine.



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 7



Aanraakscherm(verplaatsbaar bedieningspaneel is optioneel)

  • Mens-machine-interface met PLC-touchscreenbesturing, waarschuwingslicht, automatische controle van de productiecondities, onregelmatigheden en het werkregister.



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 8



Controlepaneel



Hoog snelheidslamineermachine voor het lito-proces van 180 m/min 18
